1.1 Introducción del producto
Las cintas transportadoras con cuerda de acero se pueden usar ampliamente en carbón, minas, puertos, metalurgia, energía eléctrica, industrias químicas y otros campos, y son adecuadas para transportar materiales en ocasiones de alta resistencia, larga distancia y gran volumen.

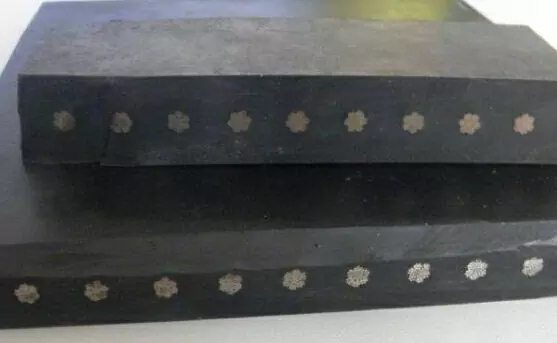

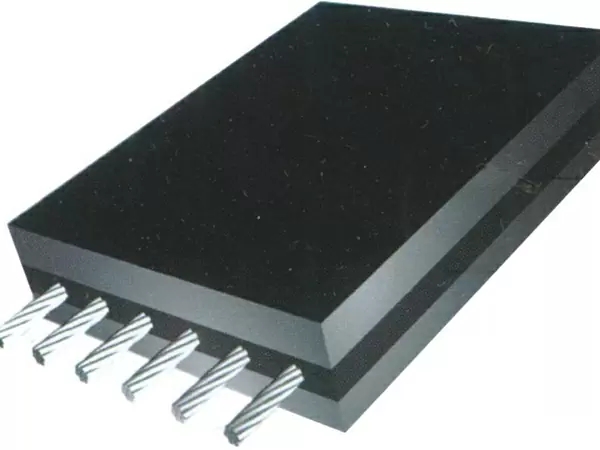

Características de la cinta transportadora de cuerda de acero de estructura ordinaria:
Se utiliza la cuerda de acero de nueva estructura como cuerpo de tracción, que tiene las ventajas de alta resistencia a la tracción, baja elongación, buena formación de ranuras y buena resistencia a la flexión. Es adecuada para el transporte de materiales a larga distancia, gran capacidad y alta velocidad.
Características de la cuerda de acero infiltrado con caucho de nueva estructura:
El caucho tiene suficiente espacio de penetración para entrar entre cada hilo de cuerda. El caucho y la cuerda cuenta con una alta fuerza de unión, un buen rendimiento anticorrosión, aliviando el cizallamiento mutuo y la torsión de los hilos. Tiene una excelente resistencia a la fatiga dinámica, lo que le da al producto una vida útil más larga.

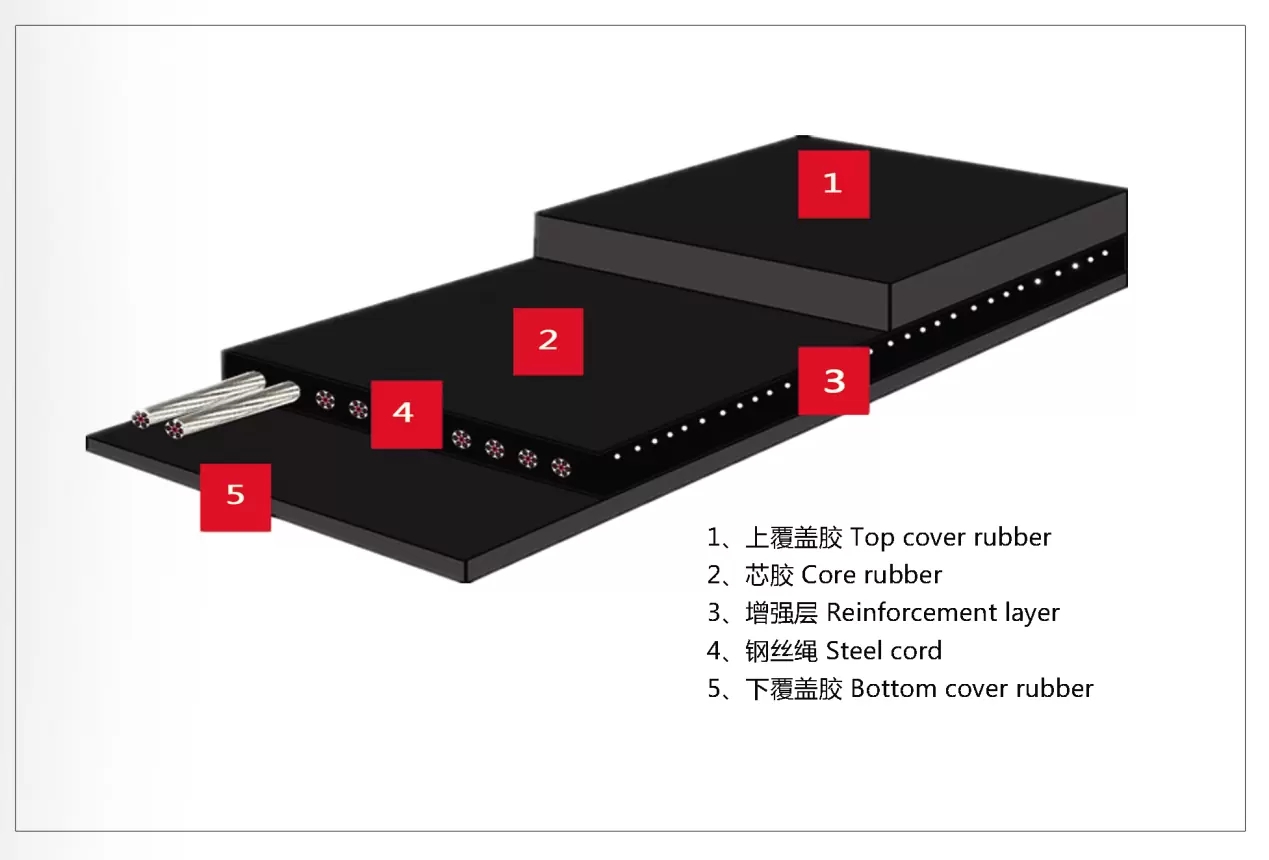

Cinta transportadora de cuerda de acero antidesgarro (reforzada transversalmente)
Estructura:
Se utiliza la cuerda de acero de tipo estructura nueva como cuerpo de tracción, que es perpendicular a uno o ambos lados de la cuerda de acero longitudinal. Se colocan la cuerda de acero, los hilos, la cuerda de fibra, el tejido de fibra y otras capas de refuerzo uniformemente y horizontalmente.
Característica: Buena resistencia al impacto y excelente resistencia al desgarro.
Cinta de con bobina integrada tipo antidesgarro
Estructura:
Se utiliza la nueva estructura como cuerpo de tracción. Entre el caucho central y la capa de cubierta inferior de la cinta transportadora de cuerda de acero, se enterra un sensor de cambio de fase (bobina) a cierta distancia a lo largo de la dirección longitudinal.
Característica:
1. Control de programación de microordenador, cuando se detecta que la cinta transportadora está rota, se alarma y se detiene automáticamente.
2. Cuando la velocidad de funcionamiento de la cinta transportadora se reduce anormalmente a la velocidad de parada establecida, se emitirá una alarma y la máquina se detendrá automáticamente.
3. Con memoria que puede mostrar los datos operativos y el estado de la cinta transportadora.
Los principales parámetros técnicos de la cinta transportadora con cuerda de acero retardante de fuegos para minas de carbón de acuerdo con el estándar MT668-2008:
Proyecto de requisito técnico | Estándar de resistencia de las cintas | |||||||||||||
ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | ST/S | |
Resistencia a la tracción longitudinal | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 2800 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
Mayor diámetro nominal de cuerda de acero | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 7.5 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
Distancia entre cuerdas | 10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 16±1.5 | 17±1.5 |
Grosor de revestimiento superior | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
Grosor de revestimiento inferior | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
Estándar de ancho | Cantidad de cuerdas de acero | |||||||||||||
800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | 50 | ||||
1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
1800 | 171 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 114 | 117 | 117 | 109 | 102 | 102 |
2000 | 196 | 196 | 159 | 159 | 159 | 159 | 128 | 128 | 128 | 130 | 130 | 121 | 113 | 113 |
2200 | 216 | 216 | 176 | 176 | 176 | 176 | 141 | 141 | 141 | 144 | 144 | 134 | 125 | 125 |
Variedades y estándares de implementación de cintas transportadoras de cuerda de acero.
Variedad:
De acuerdo con el rendimiento de la capa de recubrimiento, se puede dividir en: tipo común, tipo ignífugo para minas de carbón, tipo ignífugo para uso general, tipo resistente al frío, tipo resistente al desgaste, tipo resistente al calor, ácido y tipo resistente a los álcalis, tipo resistente al aceite y otras variedades.
Estándar de implementación:
Variedad | Estándar |
Tipo normal | LU Q/QD439-80 GB/T9770-2001 |
Tipo ignífugo para minas | MT668-2008 |
Tipo ignífugo para uso normal | HG/T3973-2008 |
Tipo resistente a calor | GB/T20021-2005 |
Tipo resistente al desgaste | Desgaste≤90mm3 |
Tipo resistente a membrana térmica | ***inferior a 125℃, desgaste≤150mm3 |
Tipo antidesgarro | HG/T3646-1999 |
Tipo resistente al frío | HG/T3647-1999 |
